概述

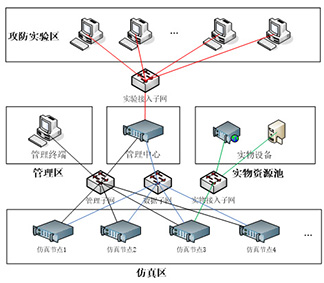

網絡空間安全仿真平臺由管理中心和仿真節點兩部分組成,其中管理中心為一臺,仿真節點可以由多臺構成,接入管理中心進行集中管理。 管理中心有三類網口,分別是管理網口、數據網口、接入網口;仿真節點有三類網口,分別是管理網口、數據網口、實物接入口。 仿真節點和管理中心的管理網口與管理終端通過交換機進行連接,組成管理子網,系統管理員可通過管理終端對仿真系統進行配置和監控。 管理中心的數據網口和仿真節點的數據網口通過交換機連接在一起,組成數據子網,提供攻防實驗網絡的節點之間的數據交換。 管理中心的接入網口和實驗終端通過交換機連接在一起,形成攻防實驗區,在實驗區內,實驗操作員可通過實驗終端連入仿真網絡,開展網絡安全攻防實驗。 實物接入口用于連接實驗中要用到的外部實物設備,從而構建虛實結合的實驗網絡。實物設備通過實物接入子網連接到實物接入口,實物設備的網關地址需配置為實物接入口的IP地址;根據接入實物設備的類型,部分實物設備接入需要直連實物接入口。 各個子網的交換機建議不要共用,以避免實驗中的攻擊行為影響到其他子網的正常工作。
